强制循环高温热水锅炉

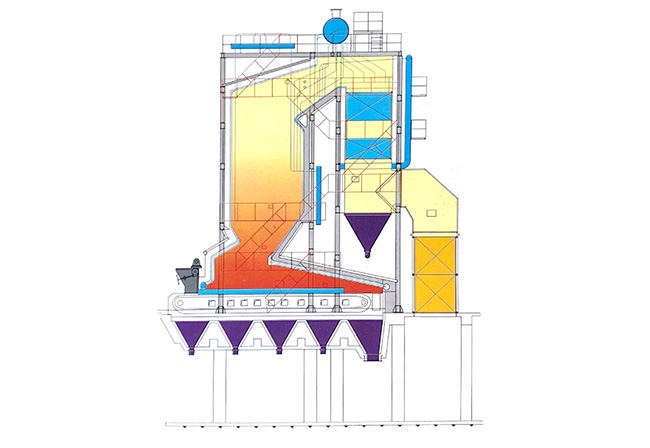

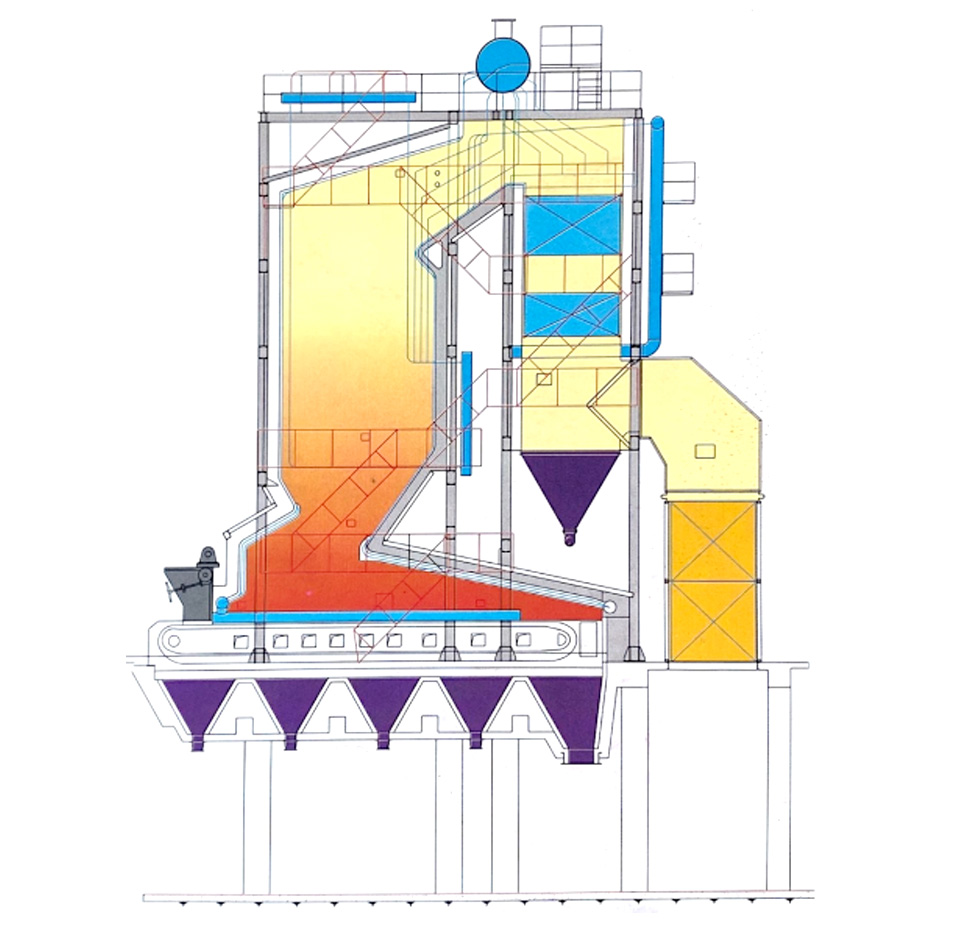

结构简介：该锅炉为单锅筒水循环锅炉，锅炉横置式布置上部炉膛四周水冷壁为膜式壁结构，有利炉膛密封，更加受热面积，炉膛内部置有2~3道水冷屏，对流受热面没有蛇形管管末，尾部布置钢管式空气预热口，燃烧设备采用横梁式炉排，锅炉支持采用管型钢架，锅炉外部采用彩钢板包装。
★结构特点:
1、本锅炉为强制循环高温热水锅炉，用于集中供暖，水循环安全。
2、∏型布置，顶部设一锅筒，增大水容积，以增加汽化能力。
3、采用横梁式炉排加分层给煤装置，使得原料充分燃烧。
4、环保性能好，高炉膛又配以出口折焰角，降低炉内飞灰带出量。
5、炉内设有两级烟尘分离装置，尾部设有省煤器、空气预热器。
OXL70-1.6/130/70-AⅡ型
OXL64-1.6/130/70-AⅡ型
OXL58-1.6/130/70-AⅡ型
★强制循环高温热水链条锅炉
主要技术参数
|
名称 |
单位 |
数据 |
||
|
供热量 |
MW |
58 |
64 |
70 |
|
工作压力 |
MPa |
1.6 |
1.6 |
1.6 |
|
出水温度 |
℃ |
130 |
130 |
130 |
|
回水温度 |
℃ |
70 |
70 |
70 |
|
热空气温度 |
℃ |
140 |
140 |
140 |
|
排烟温度 |
℃ |
～155 |
～155 |
～155 |
|
锅炉设计效率 |
﹪ |
>82 |
＞82 |
＞82 |
|
炉膛出口温度 |
℃ |
～895 |
～895 |
～895 |
|
运转层标高 |
m |
5 |
6 |
6 |
|
汽包中心线标高 |
m |
15.2 |
15.2 |
15.8 |
|
炉排有效面积 |
㎡ |
81.2 |
89.2 |
98.7 |
|
燃烧方式 |
/ |
层燃 |
层燃 |
层燃 |
|
适用燃料 |
/ |
Ⅱ、Ⅲ类煤烟 |
Ⅱ、Ⅲ类煤烟 |
Ⅱ、Ⅲ类煤烟 |
|
地震烈度 |
度 |
7 |
7 |
7 |
|
最大件重量 |
t |
9.5 |
10.8 |
12 |
|
锅炉外形尺寸长×宽×高 |
m×m×m |
16.21×10.1×16.95 |
16.61×10.1×16.95 |
17.6×12.5×17.3 |
