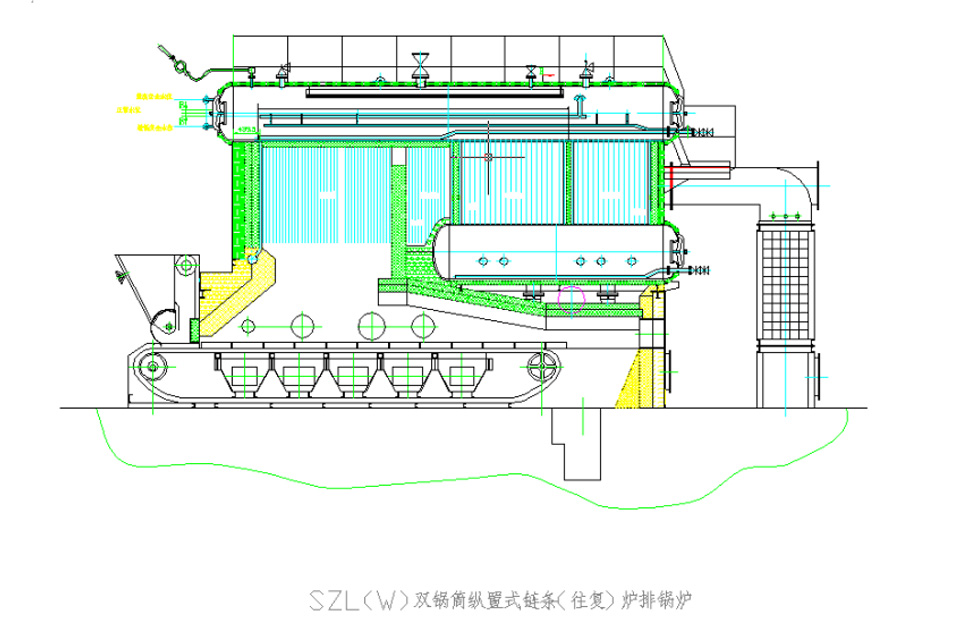

双锅筒横置式锅炉
简介：该锅炉为双锅筒纵置式链条炉排，一般分为上下两体出厂，结构紧凑，占地面积小，前部为炉膛，后部为对流受热面。
结构特点：
1、筒化水循环回路，减少了水循环阻力，增加水速，增加了水循环的可能性，增加锅炉安全、稳定运行。
2、 布置足够的受热面，增加了锅炉出力。
3、采用链带及小鳞片炉排，并具有足够的燃烧面积，增加了燃料充分燃烬。
4、合理布置前后拱增加炉膛温度的同时，加强在高温区扰动，使烟气燃烬和减少飞灰损失。
5、结构紧凑、快装、组装出厂、安装周期短、投资少。
★SZL型蒸汽锅炉系列
|
序号 |
锅炉型号 |
燃料耗量kg/h |
设计效率% |
出厂形式 |
外形尺寸（长*宽*高）mm |
|
1 |
SZL4-1.25-AII,III |
788 |
79 |
X装 |
2600*3200*3900 |
|
2 |
SZL6-1.25-AII,III |
1031 |
80.3 |
组装 |
9900*3600*5570 |
|
3 |
SZL10-1.25-AII,III |
1730 |
80 |
组装 |
11600*4600*5360 |
|
4 |
SZL15-1.25-AII,III |
2550 |
78.1 |
组装 |
1500*4800*5650 |
|
5 |
SZL20-1.25-AII,III |
3300 |
80.2 |
组装 |
15200*4400*7680 |
★SZL型热水锅炉系列
|
序号 |
锅炉型号 |
燃料耗量kg/h |
设计效率% |
出厂形式 |
外形尺寸（长*宽*高） |
|
1 |
SZL2.8-1.0/115/70-AII,III |
788 |
79.1 |
块装 |
7600*3700*3900 |
|
2 |
SZL4.2-1.0/115/70-AII,III |
1090 |
78.3 |
组装 |
9800*3600*5520 |
|
3 |
SZL7.0-1.0/115/70-AII,III |
1800 |
78.6 |
组装 |
11600*4600*5350 |
|
4 |
SZL10.5-1.0/115/70-AII,III |
2540 |
78.4 |
组装 |
15000*4800*5650 |
|
5 |
SZL14-1.0/115/70-AII,III |
3700 |
78.8 |
组装 |
1400*4360*7170 |
