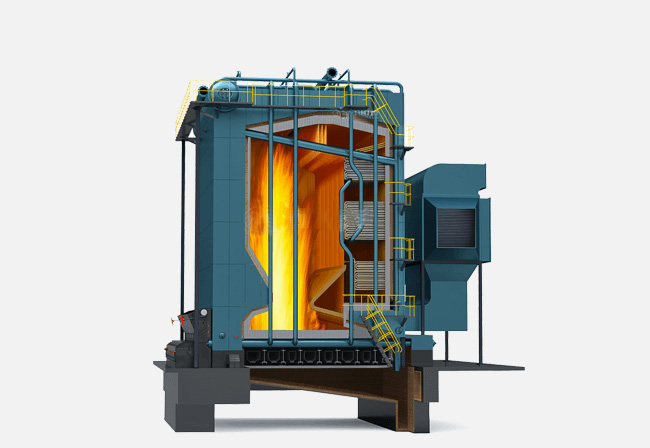

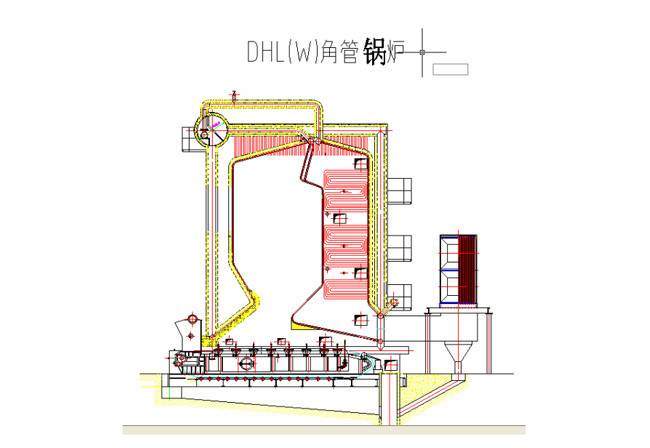

角管式锅炉
特点：
1、角管式锅炉四角为大直径的下降管，锅筒、水冷壁循环受热面、尾部旗式受热面，加强梁等组成框架式结构。无钢架支撑，抗震性好。
2、角管式锅炉炉膛出口布置高位，燃烧空间比较充分。炉腔及受热面管道四周均采用全封闭式结构（模式水冷壁）炉腔横截面积大q3、q4损失小。
3、尾部旗式受热面结构。
4、燃烧部分采用鳞片式或横梁炉排，根据煤质情况也可采用高强度合金钢（往复炉排）。
5、锅炉炉墙为轻型的保温炉墙，水冷层外侧设有一定后厚度的保温层，外面再包护板。锅炉保温性能好，q5损失小,外表美观整洁。
6、锅炉启动快，运行安全。
★DHL角管式锅炉蒸汽系列
|
序号 |
锅炉型号 |
燃料消耗量kg/h |
设计效率% |
出厂形式 |
外形尺寸（长*宽*高） |
|
1 |
DHL10-1.25-AII、III |
1718 |
84 |
半组装 |
12000*7000*9000 |
|
2 |
DHL20-1.25-AII、III |
3437.6 |
83 |
半组装 |
13000*7680*11800 |
|
3 |
DHL20-2.5/400-AII、III |
3437.6 |
82 |
半组装 |
13000*7680*11800 |
|
4 |
DHL35-1.25/350-AII、III |
60158 |
82 |
半组装 |
14500*9800*12000 |
|
5 |
DHL45-1.25-AII、III |
77346 |
87 |
半组装 |
1600*10500*13000 |
★DHL角管式锅炉热水系列
|
序号 |
锅炉型号 |
燃料X量kg/n |
设计效率% |
出厂形式 |
外形尺寸（长*宽*高） |
|
1 |
DHL7.0-1.0/115/70-AII、III |
1718 |
84 |
半组装 |
12000*7000*9000 |
|
2 |
DHL14-1.0/115/70-AII、III |
3437 |
83 |
半组装 |
13000*7680*11800 |
|
3 |
DHL29-1.6/130/70-AII、III |
7117 |
81.5 |
半组装 |
14000*10500*13000 |
|
4 |
DHL46-1.6/130/70-AII、III |
11743 |
82.5 |
半组装 |
12200*13200*15000 |
|
5 |
DHL58-1.6/150/90-AII、III |
13906 |
81 |
半组装 |
17500*13500*15600 |
|
6 |
DHL70-1.6/150/90-AII、III |
16740 |
82 |
半组装 |
14200*15200*15600 |
|
7 |
DHL91-1.6/130/90-AII、III |
21886 |
84 |
半组装 |
14000*16800*17000 |
