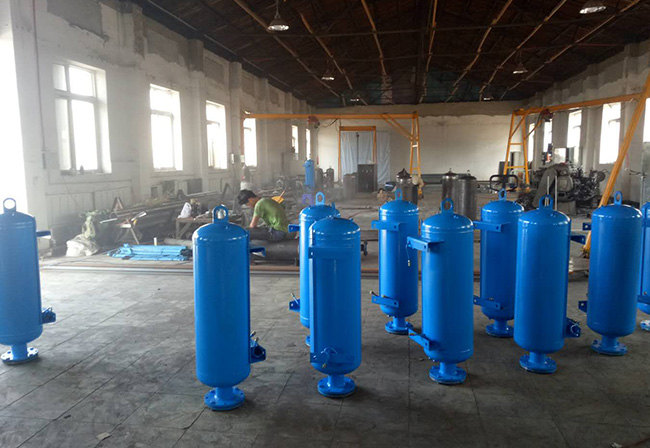

吹灰器
工作原理是在一个密闭的容器中充有一定压力的空气，然后瞬间释放产生压缩波，形成动能、声能、以产生一个超音速的气体脉冲，气体以超音速喷出产生音爆激波效应，在输出管口发射冲击波能与积灰状况适应。作用使受热面上的灰尘颗粒、松散物等附着物震散并在高速气流下将积灰及附着物一并清除，达到降低锅炉尾部排烟温度，提高锅炉热效率。本压缩空气激波吹灰器采用自动充气、压力检测、可控释放、独立工作由PLC集中控制等设计。在作业面上有序的工作，以达到比较好的工作效果。
1、除灰效果好
能够在较大空间范围内有效清除受热面的积灰结焦，大幅度提高换热效率和降低排烟温度，运行可靠、效果显著。
2、配置安全可靠
工作介质只是压缩空气，压力大小可以任意可控并配有安全开关安全阀控制在稳定值,保证在比较好状态运行。
3、自动化可靠性高
控制系统中传感器设置相应故障的联锁保护动作，各类故障分级处理，支路故障不影响整个系统的运行。应用专业厂家生产的精密传感器，在程序控制下做到定期自检、在线多级保护、联锁保护、故障检测、故障报警、故障诊断、故障处理，从而保证了系统安全可靠运行。
4、使用范围广
可以适用于任何炉型，包括各种煤粉锅炉、循环流化床锅炉、燃油锅炉、余热炉、加热炉、工艺炉以及垃圾焚烧炉等。可以适用锅炉尾部任何部位，包括过热器、再热器、省煤器、空气预热器等。
5、经济效益高
设备投资少，产生效益高，降低工人劳动强度(除渣、积灰)，运行成本低。
各吹灰器之间对比
|
比较项目 |
蒸汽式吹灰器 |
声波式吹灰器 |
燃气脉冲激波吹灰器 |
空气式激波吹灰器 |
|
工作原理 |
利用高压蒸汽气流冲刷清除积灰 |
利用声波振动能量使灰松动脱落 |
利用可燃气体与空气混合，经点火爆燃产生爆震及冲击清除积灰 |
利用压缩空气经激波发生器，产生超音速气流和音爆将积灰震散冲刷清除 |
|
声 级 |
80dB~100dB |
140dB~150dB |
160dB~170dB |
100dB~150dB |
|
吹灰效果 |
较好，对结焦死角无效 |
差，仅能阻止灰沉积，积灰结焦无效 |
好，对积灰、结焦均有效果 |
好，对积灰、结焦均有效果可以做到无死角覆盖。 |
|
设备结构可靠性 |
结构复杂故障率高 |
比较简单膜片易损 |
结构复杂故障率高、有燃气泄漏、高温烧蚀、激波强度不易控制、对炉体有破坏作用。 |
较简单可靠性较高、激波强度可调稳定、控制及工作方式简单、以纯空气为工作介质安全可靠。 |
|
能耗 |
高，每次消耗蒸汽量较多 |
较高，耗气量较多 |
较低，脉冲式工作消耗燃气 |
低，脉冲式工作耗气量极低 |
|
安全性 |
低，水汽易于烟气结合成酸腐蚀管束引起爆管事故 |
高 |
低，回火、有爆炸等危险 |
高 |
|
适应范围 |
对管束受热面 |
所以受热面 |
所以受热面 |
所以受热面 |
|
控制方式 |
半自动化 |
半自动化 |
半自动化 |
全自动化 |
压缩空气激波吹灰器原理是在一个密闭的容器中充有一定压力的气体，然后瞬间释放以产生一个超音速的气体脉冲，气体以超音速喷出产生激波效应来工作的。气体以超音速运动时会产生音爆，将灰尘等附着物震散并在高速气流下将灰及附着物一并清除。本压缩空气激波吹灰器采用自动充气、压力检测、可控释放、独立工作由PLC集中控制等设计。在作业面上有序的工作，以达到比较好的工作效果。
燃气吹灰器参数
|
参数名称 |
单位 |
型号 |
型号 |
|
主机外形 |
mm |
Φ325x980（独立式） |
Φ200x500（组合式） |
|
罐体容积 |
L |
70 |
15 |
|
喷口直径 |
mm |
133 |
133 |
|
最大工作压力 |
Mpa |
0.6 |
0.6 |
|
有效喷吹距离 |
m |
2-5 |
2-5 |
|
有效覆盖面积 |
㎡ |
0.75 |
0.75 |
|
声波级别 |
dB |
≥130 |
≥130 |
|
工作噪声 |
dB |
≤80 |
≤80 |
|
控制方式 |
|
Plc编程 |
Plc编程 |
|
适配空压机 |
台 |
V-0.6/8 |
V-0.6/8 |
|
主机重量 |
Kg |
70 |
35 |
燃气吹灰器原理是利用在一个有限空间内，充入一定的可燃气体和空气或氧化剂的混合物，然后点火产生爆燃。利用爆燃产生气体膨胀高速从喷出口喷出，将灰尘等附着物震散并在高速气流下将灰及附着物一并清除。本燃气吹灰器采用一套充气点火柜控制2个或4个吹灰点，单独工作集中控制等设计。通过多个组合完成整个作业面，由PLC集中控制合理分配到每个充气点火柜，有序的工作以达到比较好的工作效果。
注意：在锅炉燃烧室及第一层省煤过热器不可使用，因高温有明火容易引起不可控的爆燃！
|
参数名称 |
单位 |
型号 |
|
主机外形 |
mm |
Φ325x1000 |
|
罐体容积 |
L |
80 |
|
乙炔燃气消耗量 |
L/次 |
2—5（可控） |
|
喷口直径 |
mm |
133~150 |
|
燃气压力 |
Mpa |
0.4 |
|
充气风机功率 |
W |
370~550 |
|
有效喷吹距离 |
m |
2-5 |
|
有效覆盖面积 |
㎡ |
0.75 |
|
声波级别 |
dB |
≥150（可控） |
|
工作噪声 |
dB |
≤80 |
|
控制方式 |
|
Plc编程 |
|
主机重量 |
Kg |
68 |

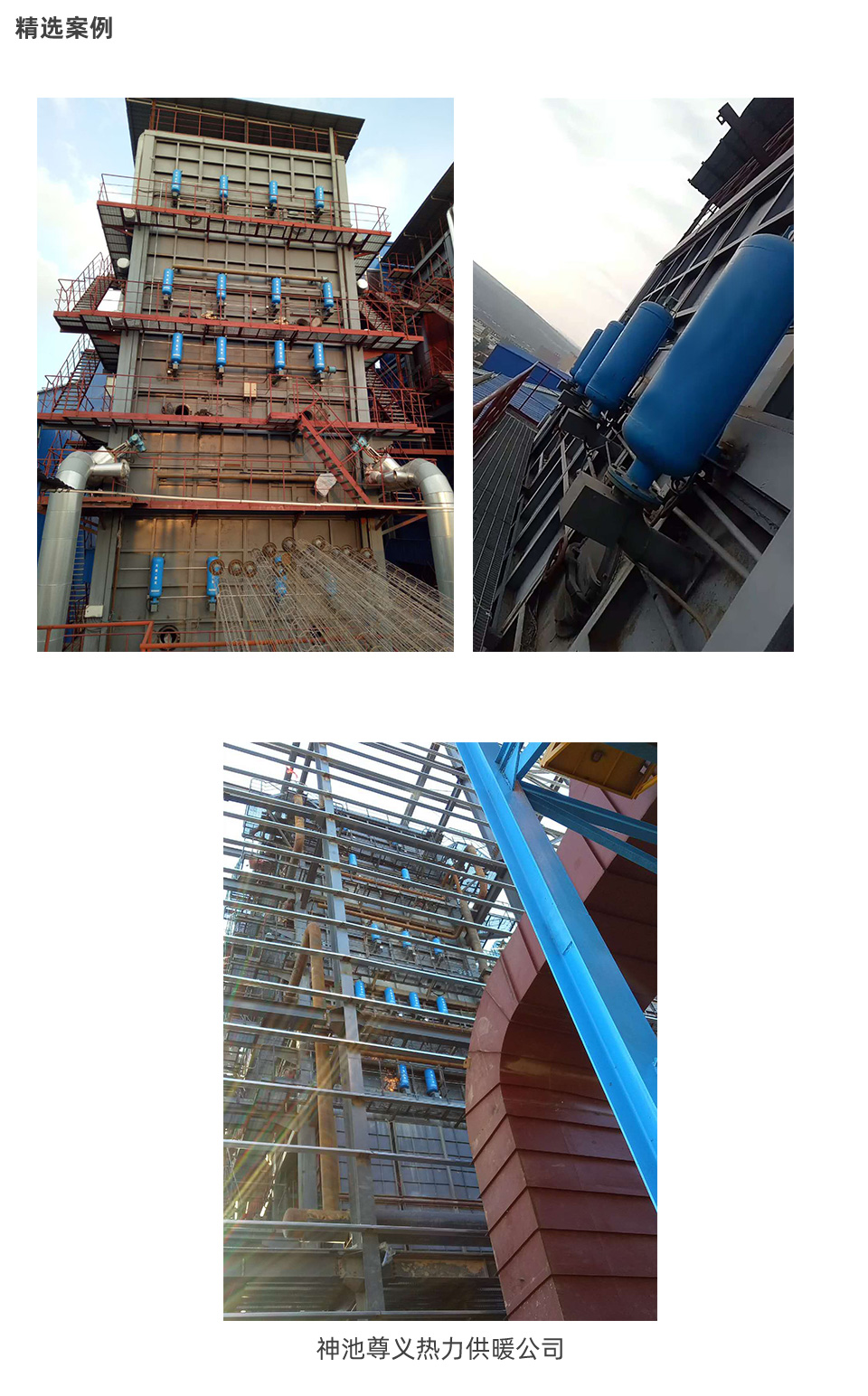

吹灰器适用范围

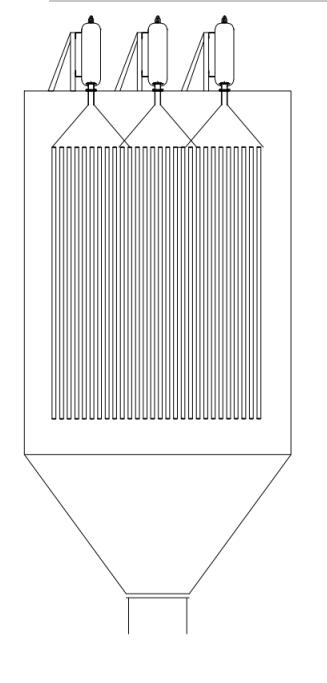

吹灰器安装工作示意图（四）
|
序号 |
适用行业 |
适用范围 |
安装位置 |
|
1 |
锅炉 |
各种燃煤、生物质、垃圾焚烧 |
挡渣管 过热器 对流管束 省煤器 空预器 |
|
2 |
矿山 |
细小颗粒传送 |
矿料输送管 输送带 |
|
3 |
冶金 |
余热回收 |
挡渣管 过热器 对流管束
|
|
4 |
粮食加工 |
烘干塔 |
省煤器 空预器 换热器 粮食输送管 |

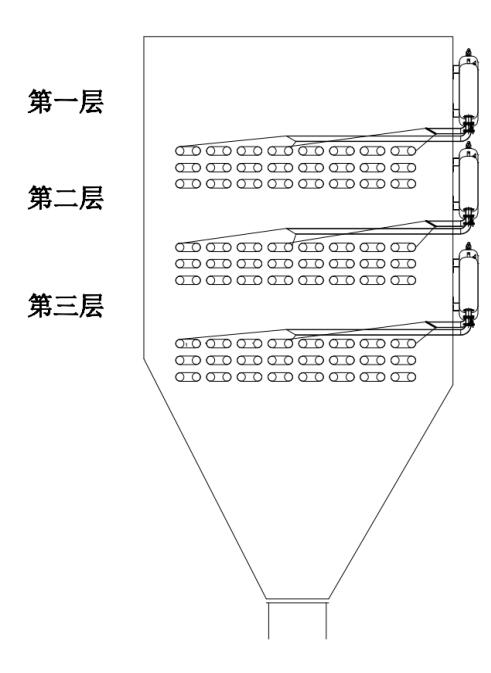

吹灰器安装工作示意图（二）

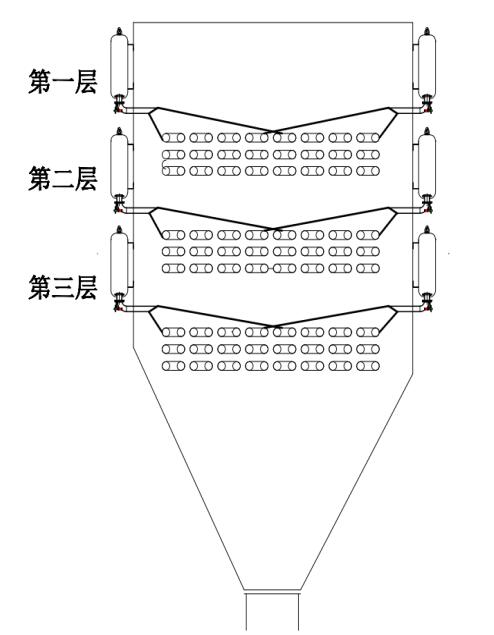

吹灰器安装工作示意图（四）

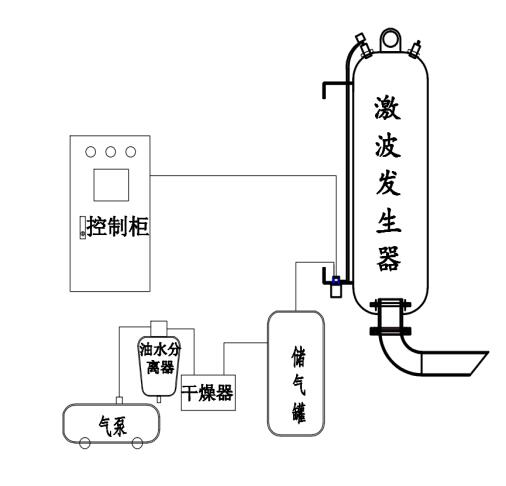

吹灰器工作原理图

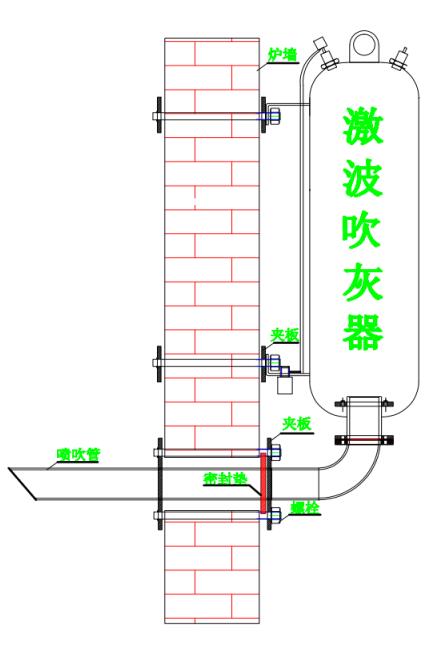

吹灰器安装工作示意图（三）
